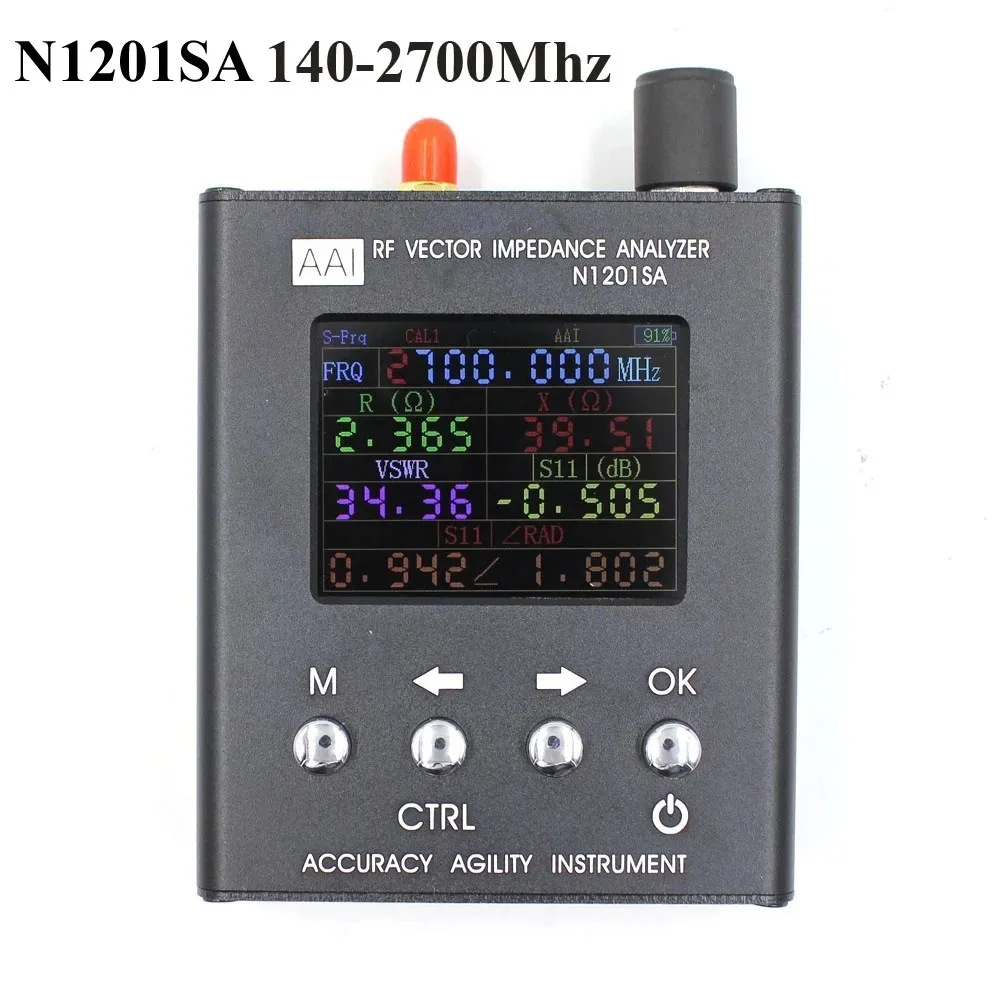

Английский verison N1201SA УФ RF векторное сопротивление анализатор антенны SWR
Старая цена: 974340,22 руб.
Распродажа: 9021.67
Быстрая доставка в Эль-Монте*
Продавец (Где купить): Jancoreinc Store
Артикул: 1005003482969111
Английский verison N1201SAUV RF вектор сопротивление ANT SWR антенна анализатор Измеритель Тестер 140MHz-2,7 GHz сопротивление/SWR
Примечание: вам нужно удерживатьВторой ключИЧетвертый ключВ то же время включить
N1201SA GSM антенна анализатор характеристики
Частота 140 МГц ~ 2700 МГцРасстояние 1 кГцДисплей 2,4 дюймов TFT пикселей 320 × 240(QVGA)Аккумулятор 2000 мАч (7.4Wh)Мощность рассеивания <1,5 WТок зарядки 400мАЗарядный порт USB (только для зарядки)Автоматическое выключение регулируется (всегда включено, 5 минут ~ 60 минут)Измерение сопротивления/reactance/SWR/s11Коэффициент разрешения 4 биты эффективные цифрыТочность частоты ± 5ppmСоединитель SMA-KДиапазон измерения импеданса 0.1Ω ~ 1000Ω (абсолютное значение импеданса)SWR 1,000 ~ 65S11 (дБ) 0 дБ ~-60 дБПогрешность (измерение одной точки) Сопротивление <абсолютное значение импеданце× 3% ± 0.1Ω(Z<200Ω,<1,5 GHz)КСВ <эффективное reading× 10% ± 0,1S11 (дБ/°) 0,1 дБ/5 ° (0 дБ ~-10 дБ)1 дБ/10 ° (-10 дБ ~-20 дБ)5 дБ/20 ° (-20 дБ ~-40 дБ)Направленность <35 дБ (140 МГц ~ 2 ГГц после калибровки)<30dB(2 ГГц ~ 2,7 ГГц)Точки сканирования 280Выходной уровень-18 дБмРабочая температура 0 ~ 40Атмосферное давление 860hPa ~ 1060hPaРазмер 120 мм * 86 мм * 30 мм
ОписаниеЭтот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка
Загрузка по умолчанию в одноточечный интерфейс измерения.
Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка.
Запуск и завершение работы
Нажмите и удерживайте клавишу CTRL Выкл питания Кнопка включения.
Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после выпуска инструмент отключится
Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после выпуска инструмент отключится
Рекомендуем использовать
1, чтобы обеспечить точность измерений и калибровки, предварительно Нагрейте прибор не менее 15 минут.
2. Попробуйте использовать высококачественный RF кабель и разъемы.
3. Калиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования.
4. Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель.
5. Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями.
6. Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.
